Короткая коническая трубная оправка

Короткая коническая трубная оправка

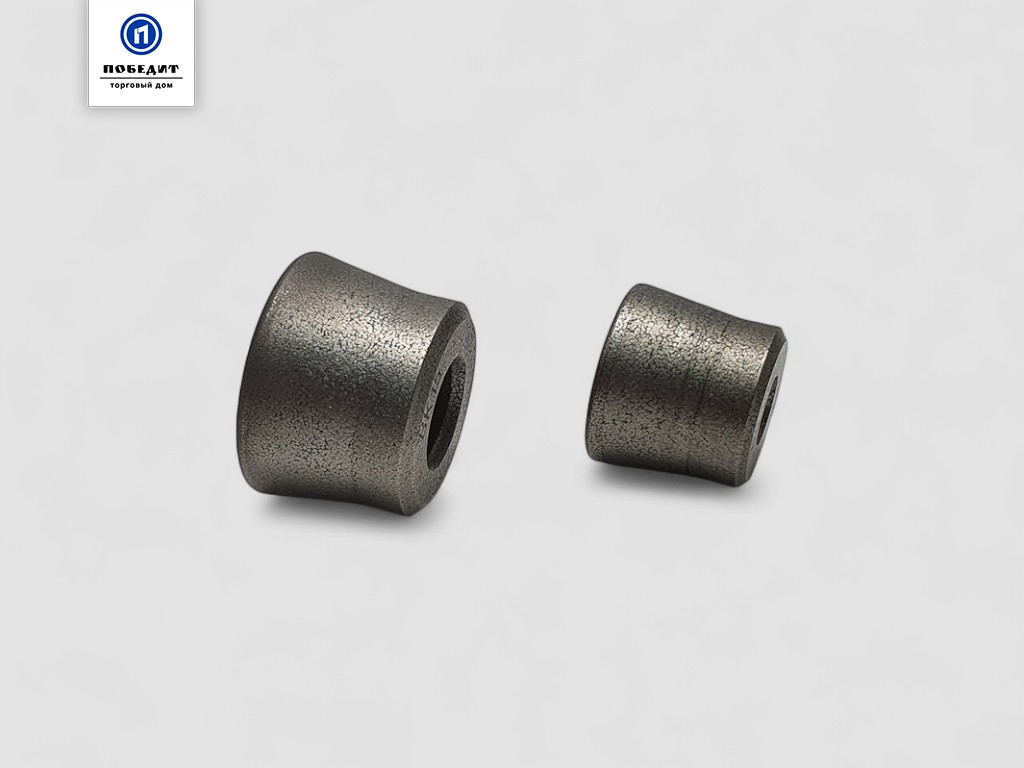

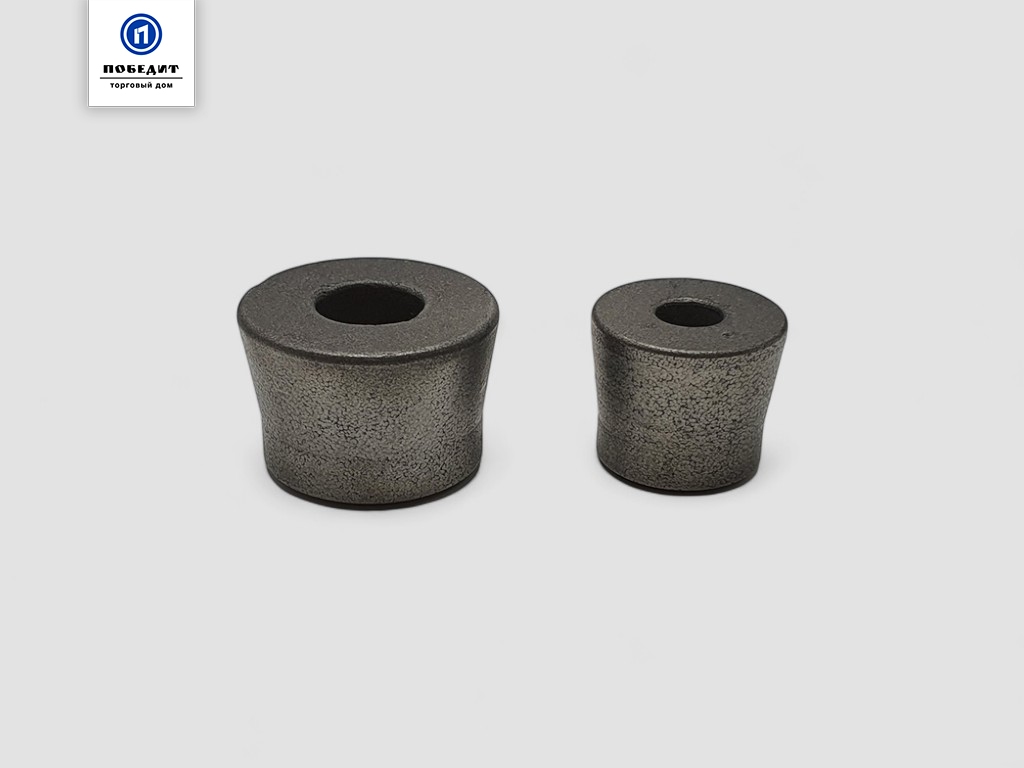

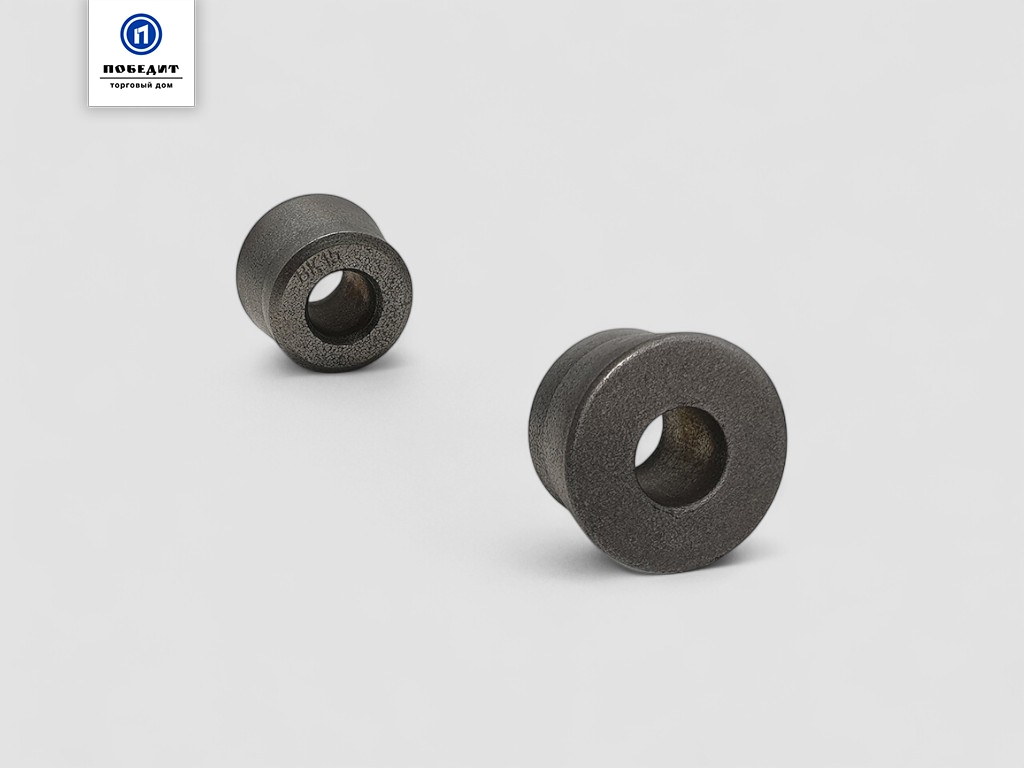

Короткая коническая трубная оправка предназначена для формирования внутреннего диаметра трубных и полых изделий при прессовании, волочении и калибровании. Коническая рабочая часть обеспечивает плавное направление материала, снижает сопротивление деформации и способствует получению изделий с высокой точностью внутренних размеров.

Изделие применяется в порошковой металлургии, производстве твёрдосплавных и композиционных изделий, а также в технологических процессах изготовления трубчатых деталей различного назначения. Укороченная конструкция оправки позволяет использовать её в технологических операциях, где требуется компактная рабочая зона, высокая жёсткость инструмента и точное позиционирование относительно формообразующих элементов оснастки.

Короткая коническая трубная оправка изготавливается из твёрдого сплава на основе карбида вольфрама с кобальтовым связующим (WC-Co), отличающегося высокой твёрдостью, прочностью и исключительной стойкостью к абразивному, контактному и ударному износу. Угол конусности, длина рабочей части, диаметр, переходные радиусы, посадочные поверхности, фаски и другие конструктивные параметры выполняются по чертежам заказчика с учётом особенностей технологического процесса и требований к готовому изделию.

---

Преимущества:

Точное формирование внутреннего диаметра:
Коническая рабочая поверхность обеспечивает высокую точность размеров и стабильную геометрию внутренних поверхностей трубчатых изделий.

Компактная конструкция:
Укороченная рабочая часть позволяет эффективно использовать оправку в оснастке с ограниченным монтажным пространством.

Исключительная износостойкость:
Твёрдый сплав WC-Co обладает высокой устойчивостью к абразивному, контактному и ударному износу даже при интенсивной эксплуатации.

Плавное прохождение материала:
Коническая форма снижает сопротивление деформации и способствует равномерному формированию изделия.

Стабильность размеров:
Высокая твёрдость материала обеспечивает длительное сохранение геометрии рабочей поверхности без потери точности.

Продолжительный срок службы:
Инструмент сохраняет эксплуатационные характеристики при большом количестве рабочих циклов и значительных механических нагрузках.

Широкая область применения:
Оправка используется при изготовлении трубчатых, полых и осесимметричных деталей в составе прессовой и формообразующей оснастки.

Изготовление по чертежам заказчика:
Диаметр, угол конусности, длина рабочей части, посадочные поверхности, фаски и другие конструктивные параметры выполняются в полном соответствии с технической документацией заказчика.
